Известная установка для сушки дисперсных высоковлажных материалов [1], содержащая соединенные между собой герметичные камеры: камеру виброкипящего слоя и камеру кипящего слоя, при этом камера виброкипящего слоя снабжена загрузочным и передающим устройствами, выполненными в виде шлюзовых затворов, патрубком подвода перегретого пара атмосферного давления со встроенной регулирующей заслонкой, причем внутри камеры виброкипящего слоя расположена решетка с виброприводом, закрепленным с внешней стороны камеры, а камера кипящего слоя снабжена разгрузочным устройством, выполненным в виде шлюзового затвора, патрубком подвода перегретого пара пониженного давления со встроенной регулирующей заслонкой и наклонной решеткой с возможностью регулировки угла наклона, установленной внутри камеры кипящего слоя; вентиляторы для подачи пара атмосферного и пониженного давления и пароперегреватели пара атмосферного и пониженного давления [2–5].

Однако данная установка имеет следующие недостатки:

– неравномерное высушивание дисперсного высоковлажного материала, так как в сушильных камерах не предусмотрена его пофракционная обработка;

– в камере виброкипящего слоя решетка установлена горизонтально, что может привести к «завалу» материала;

– дополнительные энергозатраты на преодоление сушильным агентом местных сопротивлений в циркуляционных коробах;

– потери теплоты в окружающую среду вследствие больших габаритов;

– высокая металлоемкость.

Поэтому с целью повышения качества готового материала, снижения металлоемкости установки и уменьшения удельных энергозатрат на процесс сушки предложена оригинальная установка для сушки дисперсных высоковлажных материалов (рисунок), которая работает следующим образом.

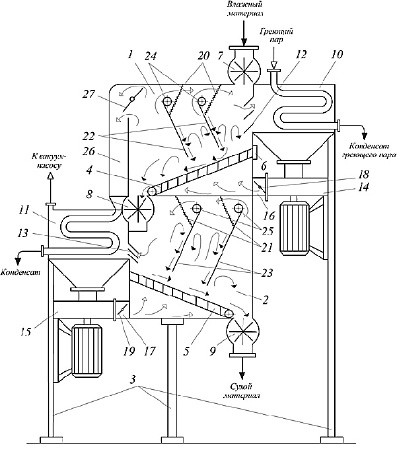

Установка для сушки дисперсных высоковлажных материалов

Дисперсный высоковлажный материал загрузочным устройством 7, выполненным в виде шлюзового затвора, подают в камеру виброкипящего слоя 1, в которой материал с помощью разделяющих жалюз 12 направляют на решетку 4. Угол наклона решетки 4 можно менять в зависимости от вида высушиваемого материала и его влажности. На решетке 4 происходит подсушка материала, при этом решетку приводят в колебательное движение от вибропривода 6, расположенного с внешней стороны камеры 1. В этой камере материал подвергается одновременному колебательному воздействию от решетки 4 и аэродинамическому воздействию от потока перегретого пара атмосферного давления, подаваемого под решетку. Таким образом, сушка осуществляется в виброкипящем слое, когда наиболее легкие частицы поднимаются вверх, а наиболее крупные остаются на поверхности решетки и далее перемещаются по длине камеры. При этом легкие частицы, перемещаясь по высоте камеры, теряют свою скорость, оседают на боковой поверхности наклонных вставок 22 и под действием силы тяжести опускаются вниз на решетку 4, и далее перемещаются по ее поверхности в следующую камеру. Вставки 22 расположены в камере 1 таким образом, чтобы зазоры между нижними кромками вставок22 и решеткой 4 были одинаковыми и достаточными для беспрепятственного перемещения частиц материала. Жесткость пружин 20 и угол наклона вставок относительно шарниров 24 выбирают в зависимости от вида обрабатываемого материала и его влажности. Так если частицы материала тяжелые и имеют высокую влажность, то пружины должны быть более жёсткими, а отклонение вставок от вертикали должно быть таким, чтобы обеспечивалось свободное перемещение частиц материала по их поверхности.

Подсушенный материал с помощью передающего устройства 8 подают на разделяющие жалюзи 13, которые направляют материал на наклонную решетку 5 камеры кипящего слоя 2, где осуществляется его сушка до конечной влажности. Готовый сухой материал выводят из камеры 2 разгрузочным устройством 9. Для гарантированного перемещения материала по поверхности решетки 5 угол ее наклона должен составлять больше угла естественного откоса высушиваемого материала. Наклонные вставки 23 установлены в камере 2 аналогично вставкам 22 в камере 1.

Отработанный пар атмосферного давления из камеры виброкипящего слоя 1 поступает через разделяющие жалюзи 12 в пароперегреватель 10. Установка разделяющих жалюзи позволяет обеспечить прохождение отработанного пара в пароперегреватель и исключить попадание частиц высушиваемого материала. В пароперегревателе 10 осуществляют перегрев отработанного пара атмосферного давления греющим паром. Далее перегретый пар атмосферного давления с помощью вентилятора 14 возвращают через патрубок подвода пара 16 в камеру 1. При этом вентилятор 14 закреплен на опоре 3 и соединен с одной стороны с пароперегревателем пара атмосферного давления 10, а с другой стороны с патрубком подвода пара атмосферного давления 16, в котором предусмотрена регулирующая заслонка 18 для изменения скорости сушильного агента в камере 1 в зависимости от вида материала и его влажности. Такое взаимное расположение камеры 1, пароперегревателя 10 и вентилятора 14 обеспечивает компактность и минимальное сопротивление на перемещение сушильного агента через элементы установки.

Отработанный перегретый пар атмосферного давления в количестве, равном количеству испарившейся влаги из материала в камере 1, подают через регулирующую заслонку 27 в короб 26. Далее отработанный пар атмосферного давления поступает в пароперегреватель пара пониженного давления 11, в котором происходит его конденсация. Отработанный перегретый пар пониженного давления из камеры 2 через разделяющие жалюзи 13 направляют в пароперегреватель пониженного давления 11, где происходит его перегрев за счет теплоты конденсации отработанного перегретого пара атмосферного давления, а затем вентилятором 15 возвращают через патрубок подвода пара 17 в камеру 2. Скорость перегретого пара пониженного давления в камере кипящего слоя 2 изменяют с помощью регулирующей заслонки 19 в зависимости от вида материала и его влажности. Отработанный перегретый пар пониженного давления в количестве, равном количеству испарившейся влаги из материала в камере 2, отводят к вакуум-насосу.

Таким образом, предлагаемая установка для сушки дисперсных высоковлажных материалов позволяет:

– повысить качество высушенного материала за счет его пофракционной обработки по длине и высоте каждой камеры в зависимости от вида обрабатываемого материала и его влажности;

– исключить вероятность «завала» материала в камере виброкипящего слоя вследствие установки решетки под углом, превышающим угол естественного откоса высушиваемого материала;

– уменьшить энергозатраты на перемещение сушильного агента через элементы установки, так как в конструкции не предусмотрено использование циркуляционных коробов;

– снизить потери теплоты в окружающую среду и металлоемкость установки за счет более компактного расположения ее основных элементов.
